Excel如何制作可交互动态图表 动态图表制作与控件使用教程

Excel的交互式动态图表可以通过四种方式实现： 1、切片器控制透视图； 2. ActiveX组合框链接普通图表； 3、滚动条调整数值参数并重绘图表； 4. 复选框控制多个系列的显示和隐藏。

如果要在Excel中创建一个能够响应用户操作并实时更新数据显示的图表，则需要结合图表类型、对数据源的动态引用以及表单控件或ActiveX控件来实现交互功能。以下是实现交互式动态图表的具体步骤：

1.使用切片器控制数据透视图

Slicer是Excel内置的可视化过滤工具。它可以直接关联数据透视表和数据透视图，通过点击按钮快速切换维度，驱动图表动态更新。

1. 选择原始数据区域，按Ctrl+T 将其转换为表格格式。

2. 插入数据透视表：单击【插入】【数据透视表】，将所需字段拖入行、列和值区域。

3. 根据数据透视表插入数据透视图：选择数据透视表中的任意单元格，点击【插入】【推荐图表】选择柱形图或折线图。

4. 右键单击透视图[插入切片器]，勾选用于过滤的字段（例如“产品类别”和“年份”），然后单击“确定”。

5. 当您单击切片器中的不同选项时，透视视图将自动刷新并显示相应的数据子集。

2.使用组合框（ActiveX控件）链接普通图表

通过ActiveX组合框获取用户输入的参数，并使用INDIRECT和OFFSET函数构建动态命名区域，以便图表数据源可以随着选择的变化而更新。

1、在工作表的空白区域列出所有需要选择的项目（例如A1:A5是“Q1”、“Q2”、“Q3”、“Q4”和“全年”）。

2. 单击【开发工具】【插入】【ActiveX 控件】【组合框】，在工作表中绘制控件。

3、右击组合框【属性】，设置ListFillRange为A1:A5，LinkedCell为B1（用于记录选中项的行号）。

4、在名称管理器中新建一个动态名称，如“ChartData”，并将参考位置设置为：=OFFSET(Sheet1!$C$1,0,B1-1,10,1)（假设C1:G11为季度数据矩阵）。

5、选择图表右键【选择数据】编辑图例项的数据范围，将系列值改为=Sheet1!ChartData。

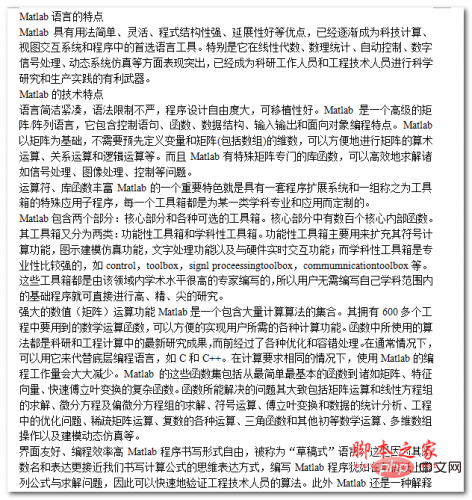

Matlab语言中文WORD版的特点

本文档主要描述Matlab语言的特点； Matlab具有使用简单、灵活、程序结构性强、可扩展性好等优点。它逐渐成为科学计算、视图交互系统和程序中的首选语言工具。特别是在线性代数、数理统计、自动控制、数字信号处理、动态系统仿真等方面表现突出，成为科研人员和工程技术人员进行科学研究和生产实践的有用武器。希望这篇文档能够帮助到有需要的朋友；有兴趣的朋友可以过来看看。

下载

3.通过滚动条控件调整数值参数并触发图表重绘

滚动条控件可用于连续调整数值变量（如增长率、时间偏移量），使用公式生成实时计算结果，并将其映射到图表的纵坐标。

1、点击【开发工具】【插入】【ActiveX控件】【滚动条】绘制控件。

2、右键点击滚动条【属性】，设置Min为0，Max为100，SmallChange为1，LinkedCell为C1。

3. 在单元格D1 中输入公式：=C1/10作为实际调整系数。

4、在E1:E12区域构建动态序列，例如E1==B1*(1+$D$1)，向下填充至E12，其中B1:B12为原始基准数据。

5、选择E1:E12区域插入柱形图，图表的高度会随着滚动条的拖动而实时变化。

4.使用复选框在可见和不可见的多个系列之间切换

复选框可用于控制图表中多个数据系列的显示和隐藏，提高信息呈现的灵活性和重点。

1. 点击【开发工具】【插入】【ActiveX 控件】【复选框】，插入三个复选框，分别命名为“显示销售额”、“显示成本”和“显示利润”。

2. 右键单击各个复选框[属性]，将LinkedCell 分别设置为F1、F2 和F3（返回TRUE/FALSE）。

3、在G1:G12区域构造条件数据：G1==IF($F$1,B1,"")； H1==IF($F$2,C1,"")； I1==IF($F$3,D1,"")，分别对应原来的销售额、成本、利润栏。

4. 选择图表【选择数据】添加三个系列，取值范围为G1:G12、H1:H12、I1:I12。

5. 当复选框被选中或取消选中时，相应的系列将立即在图表中显示或隐藏。
